Если скважина не слишком глубокая и используется только для полива на садовом участке, снабжать ее автоматикой нет особой необходимости. Если вода должна поступать в дом, когда применяется сложное водоснабжение, автоматика нужна обязательно.
Что представляет из себя автоматика для скважин, основные схемы
«Автоматика» — это совокупность датчиков и реле, которые защищают, контролируют и регулируют оборудование. Основное назначение автоматики для скважин — систематизировать функционирование насосного оборудования и защитить от факторов, которые способны повредить насосы.
Получили распространение две схемы автоматического управления работой насосов:
- Первая схема включает специальный накопительный резервуар, и управление происходит по уровню воды в данном резервуаре.
- Автоматизация работы скважин другого вида основана на контролировании давления в водопроводной системе. В связи с этим основной элемент тут — датчик давления.
Для домашней водоносной скважины часто выбирают вариант с датчиком давления, но ставят и баки. При не очень большом расходе воды таким образом легче поддерживать необходимое давление, а опасность гидроудара сводится почти к нулю.
Разновидности автоматики для скважин
Различают 3 разновидности автоматики для скважин: первого, второго и третьего поколения.
Автоматика первого поколения
Самая популярная и недорогая, но надежная и проверенная система. Вполне может быть смонтирована самостоятельно. Состоит из трех ведущих устройств:
- Гидроаккумулятор (мембранный бак) — выполняет роль накопителя воды.
- Датчик сухого хода — выключает насос, когда отсутствует вода в камере, не давая возможности перегреваться и работать «всухую».
- Реле давления, располагающееся в гидроаккумуляторе. Во время расхода воды давление в гидроаккумуляторе понижается, когда доходит до нижнего предела, реле автоматически запускает насос. Когда бак заполняется и давление достигнет своего верхнего предела, насос отключается.
Часто автоматика для скважин первого поколения продается в сборе вместе с самовсасывающим насосом — в виде насосных станций. С целью автоматизации скважины до 15 метров глубиной подобные станции могут быть самым лучшим решением.
В случае если система устанавливается для погружного насоса, в нее входят поплавки-выключатели, которые выключают насос, если уровень воды упадет, дабы он не перегрелся и не работал без воды.
Автоматика водоносных скважин второго поколения
С целью автоматизации скважины на воду используется электронный блок, датчики которого устанавливаются в водопроводную систему и на сам насос. Гидроаккумулятор не устанавливается. Датчики внутри водопровода отвечают на давление воды: когда давление опускается ниже установленной величины, на блок тут же поступает сигнал, и насос запускается. Когда давление восстановлено — вновь срабатывают датчики, и оборудование отключается.
Данная система довольно сложна и требует знания электротехники. Используется при автоматизации водоносных скважин с погружными насосами.
Автоматика для скважин третьего поколения
Представляет собой надежную и эффективную электронную систему, которая позволит сэкономить электроэнергию и ресурсы силового оборудования. Гарантирует 100-процентную защиту двигателя от перегрева и скачков напряжения.
Система функционирует без мембранного бака. Самое главное отличие от 2-го поколения — контроль мощности насоса в зависимости от разбора воды. В системах первого и второго поколения насосы всегда включены на полную мощность. Автоматика третьего поколения гарантирует работу в экономичном, щадящем режиме, оберегая от раннего выхода из строя.
Автоматизация скважин на воду данного вида выполняется и настраивается специалистами. На выполнении работ этого профиля специализируется, в частности, ассоциация водабуртехно.

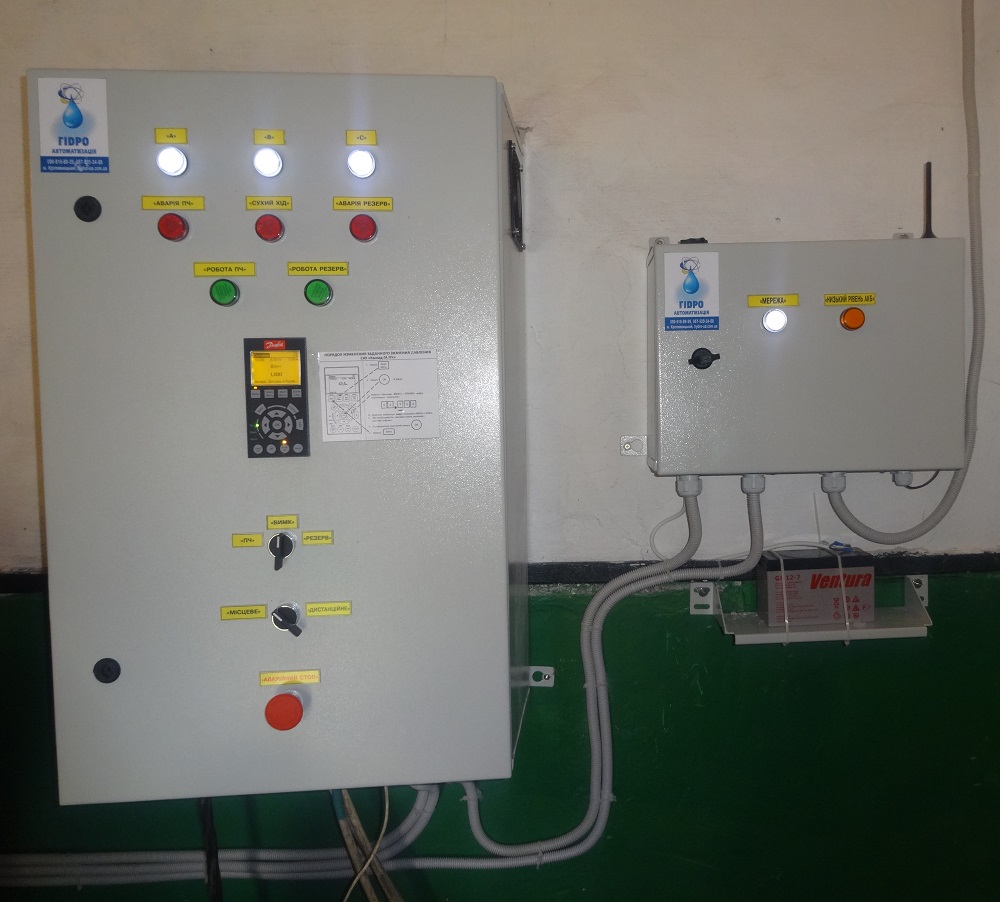

Для чего необходим шкаф управления насосом
Шкафы управления насосом используются не только промышленными предприятиями и жилищно-коммунальными объектами. В последние годы они все чаще устанавливаются в частных домах в целях удобства управления автономным автоматизированным водоснабжением.
С помощью шкафа возможно управлять электродвигателями одного или сразу нескольких насосов.
Шкаф управления насосом осуществляет следующие задачи:
- прослеживает в системе уровень и температуру воды.
- координирует и оптимизирует функционирование сразу нескольких насосов.
- предоставляет данные о каждом агрегате.
- регулирует работу частотного преобразователя.
- обеспечивает плавный, безопасный запуск двигателя.
Если насосов несколько, шкаф обеспечивает поочередную работу. Это, первым делом, спасает систему от быстрого изнашивания, а, во-вторых, не позволяет заиливаться насосу.
Шкаф управления насосом имеет в настоящее время разную комплектацию, в зависимости от числа насосов. Устройство многократно облегчает работу по управлению системой автономного водоснабжения.
